众所周知,影厅座位是有起坡的,目的是为了照顾各排观众在观影时视线不被阻挡,故而放映窗口往往不会在银幕垂直中间位置。通常来说,放映窗口中心较佳的位置是在银幕高的2/3处,这样能确保巴可放映机安装的倾角较小,画面梯形失真自然就更少了。
但实际上,由于影厅层高、银幕大小、座席起坡等因素的制约,放映窗口有可能在更高一点的位置,这就有可能导致放映机安装时出现倾角比较大的情况,按国内电影院设计规范,巴可放映机安装俯角需控制在6°以内为宜,避免超过9°

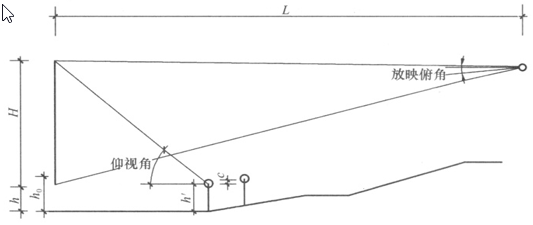

图:放映俯角图例

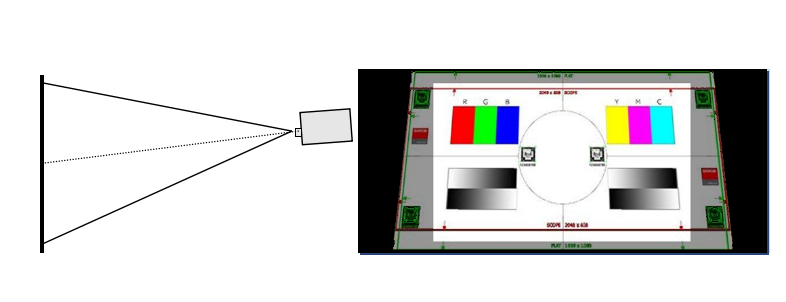

当放映俯角较大时,画面在银幕上自然会产生较明显的上下梯形(梯形失真),如图
图:上下梯形失真
使用巴可放映机遮框功能,将超出银幕的边角裁剪掉,并分别保存为宽幅(scope)、遮幅(flat)的银幕文件(screen)。

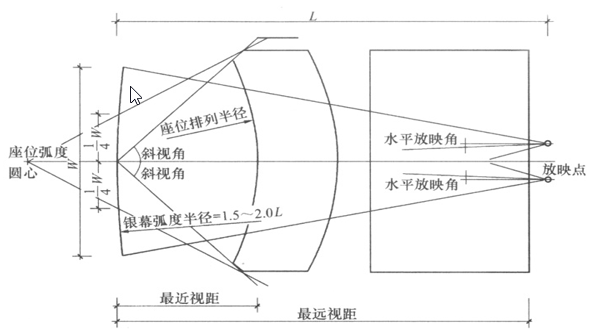

有些安装现场,由于影厅中轴位置刚好是建筑物的承重墙,放映窗口只能开在偏轴位置时,巴可放映机投射与银幕除了正常的俯角外,还可能会存在水平夹角,也称之为水平放映角,如图
图:水平放映角

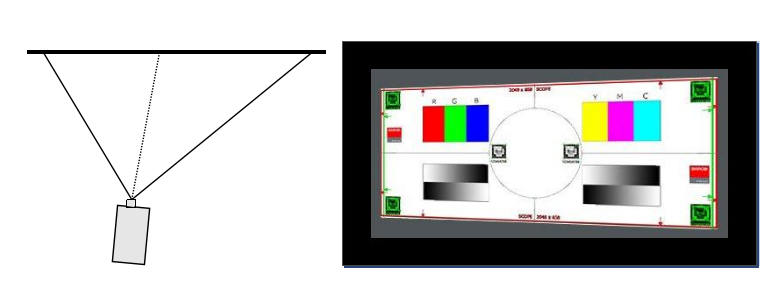

按国内电影院设计规范,巴可放映机水平放映角控制在3°以内为宜。当巴可放映机需要偏轴安装时,应尽量使用放映机的镜头位移来避免或减小水平放映角,以减少画面水平梯形失真,如下图。同时还有一个很重要的原则是,通过调整放映机的安装脚,使画面的底边与银幕底边平行,以确保字幕显示正常,满足观众的正常观影需求。
图:放映机的镜头位移
放映从业人员对画面调校都能轻松掌握,但往往对放映俯角及水平放映角的具体要求不甚明了,通过这篇小文,对巴可放映机普及点基础知识,对影院从业人员都有裨益。
不知道上面讲得这些技巧你都学会了吗?如果还有其他的疑问,请联系下方
